基于物聯網的智能停車系統研究設計
隨著經濟水平和人們生活質量的不斷提高，機動車數量迅速增加，傳統停車系統無法滿足高速增長的停車需求，智能停車管理系統的研究勢在必行。通過對傳統停車系統的分析，研究了智能停車系統需具備的基本功能，并以ZigBee傳感網絡、MQTT協議、Node．js與O2O模式等作為關鍵技術，提出系統的整體架構、系統組成和實現技術，該系統可有效利用城市停車資源，減輕停車壓力。
王中生，韓康
（西安工業大學 計算機科學與工程學院，陜西 西安 710021）
智能停車；ZigBee；MQTT；Node．js；O2O
隨著我國經濟高速增長、城市化進程不斷加快，機動車的數量迅速增加，日益增長的停車需求與城市所能提供的停車位數量之間的矛盾越來越突出，停車問題已經成為影響城市交通可持續發展的瓶頸。然而，傳統停車場由于功能單一、效率低下、自動化程度低，己經不能滿足人們的停車需求，因此發展城市各處停車場的智能化建設對于改善整個城市的交通管理狀況起著至關重要的作用［1］。
傳統停車場在停車效率、能源消耗、安全性能、車場管理運營等方面已不能滿足現代化的停車發展需求，多數傳統停車系統存在以下問題。
（1）停車系統僅記錄停車場內車輛數目或剩余車位數目，無法提供具體的停泊位置信息。如果停車場規模較大，車主很難快速找到合適的停車位。
（2）無法提供空余停車位在線顯示功能。對于一個開放性停車場，車主無法了解到該停車場是否會有空余車位，等到車主到達該停車場時才發現已經停滿，這無疑是對時間和資源的浪費。
（3）停車系統之間很少進行資源共享。當前各個停車場的系統是各自分離的“信息孤島”［2］，停車系統之間無法進行數據共享，即使某些停車場爆滿，而另一些停車場有大量空余車位，系統也無法為用戶提供來自其他停車場的可選停車方案。
因此，開發和設計一套完整的智能停車管理系統非常必要。智能化的停車管理系統成為大中型綜合商業建筑物、學校以及居民小區必備的配套設施［3］，它可以有效減輕人們出行的壓力，緩解現代城市堵車及停車難的問題。
1、系統功能
智能停車管理系統針對傳統停車場的缺陷，結合國內外智能停車系統的研究現狀，采用O2O模式，為系統添加了以下幾方面功能。
1．1空余車位在線查看功能
在O2O（Online to Offline）模式下，用戶可以通過PC網頁或者手機等終端遠程查看停車場的空余車位信息，車位上有車泊入或離開時，車位狀態變化都會及時顯示在用戶終端上。如果用戶想要在某個停車場泊車，可提前通過手機等移動終端查看信息并預定車位，進行有計劃的安排，消除尋找車位的盲目性。
1．2車位預約功能
通過移動終端查看空閑車位，用戶可以對其進行標記和預約，對于被用戶標記過的車位系統會限制其他車輛泊入，待用戶到達自己預約的車位時，可以通過移動終端操作，解除限制，泊車入位。
1．3停車引導功能
用戶可以通過移動終端查看停車場布局圖和停車情況，并根據引導找出事先預約或者空閑的車位。當停車場規模較大時，清晰的停車分布圖可以引導用戶快速泊車。
1．4停車場信息共享和停車位推薦功能
當用戶通過移動終端預約車位時，系統控制硬件，采取強制措施保護車位，例如升起一排地樁或者檔桿，阻止其他用戶進入。但是這顯然是對公共資源的一種浪費，更好的做法是，僅對被預約的車位進行標記，當用戶預約的車位被其他用戶占用時，系統可為用戶推薦車位，提供可選的停車方案。停車位推薦的功能是依賴于信息共享的，各個停車系統之間能夠信息共享，才能提供合理的車位推薦。
2、系統架構

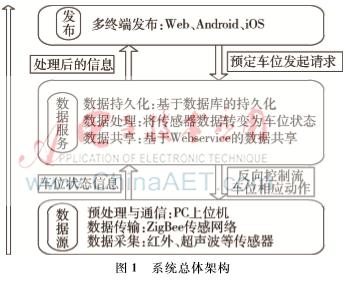

該智能停車系統整體上劃分為三大部分［4］：數據源層、數據服務層和發布層，如圖1所示。
|
